東莞* 立式數控加工中心 三軸硬軌模具加工中心VMC-1060
1872次瀏覽高剛性硬軌模具加工中心VMC-1060
VMC-1060是程工精機立式加工中心系列產品之一，該加工中心為單立柱固定，工作臺移動結構，整體 結構緊湊、占地面積小，設計制造符合ISO標準。能在一次裝夾下完成銑削、鏜削、鉆削、攻絲等工序。標配8000rp皮帶式主軸，適用于通用機械、汽車、航天航空、儀表、紡織機械等行業中小型機械零件的高速精密加工。針對模具加工，可選配10000rpm皮帶式主軸。選配數控轉臺，可實現多面加工。典型應用如模具和板類、盤類、小型殼體類復雜零件的高速精密加工。
VMC-1060
高剛性硬軌模具加工中心
試加工視頻
外觀示意圖(僅供參考)
VMC-1060 系統
配置SIEMENS 828D數控系統: SINUMERIK 828D強大的數控功能和*的80位浮點數納米計算精度（NANOFP）相結合，實現了在短的加工時間內達到OK的工作加工精度，憑借靈活的數控編程語言和*的Shopmill工步編程，使其無論在大批量生產中，還是單個零件加工時都表現出有效的編程和加工能力。
VMC-1060 機床床身及主體結構
機床床身和主體結構采用灰鑄鐵鑄造形式，具有良好的剛性和吸震性。 床身內部布置加強筋，床身結構重。橫向滑臺及工作臺均為灰鑄鐵鑄造。橫向滑臺采用超大跨距的結構設計，有效增加機床穩定性。 立柱采用人字型結構，底面通過刮研配合固定在床身上。立柱內部采用“米”字筋加強結構，其剛度和抗震性好，底部設計成“A”字型結構，有效得增加了立柱的剛性，減少因主軸箱導致的前傾。 機床主軸箱采用高強度鑄鐵，組織穩定。主軸箱位于A型立柱中間，沿著立柱的導軌在Z坐標方向上上下移動。
VMC-1060 進給機構
X/Y/Z軸進給機構采用交流伺服電機，采用無齒隙彈性聯軸器與絲杠直聯，直接帶動滾珠絲杠旋轉，實現各軸的往復運動，絲杠支撐采用兩端固定預拉伸結構。
VMC-1060 導軌
X\Y/Z軸導軌選用高剛性硬軌，保證*穩定的精度。
VMC-1060 主軸
選用進口主軸單元，能實現無級變速及主軸正反轉，可選帶主軸冷卻系統，主軸高轉速8000/min， 大扭矩300Nm。主軸前端帶有氣密封，適配BT50刀柄。

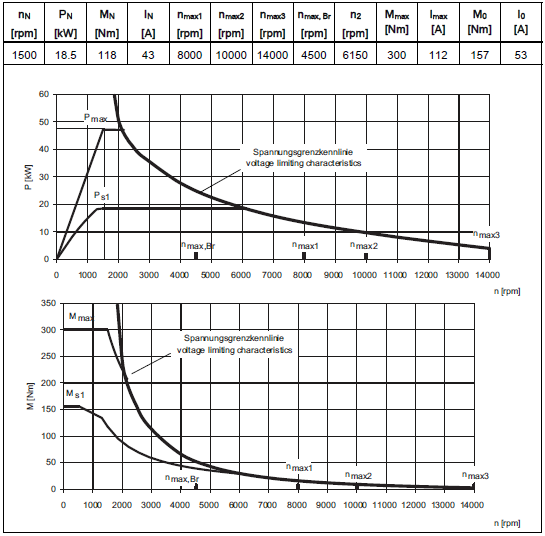

VMC-1060 主軸電機功率及扭矩圖如下：
VMC-1060 X、Y、Z伺服電機功率及扭矩圖如下:
VMC-1060 潤滑系統
整機的導軌和絲杠均采用定量加壓式集中稀油潤滑系統，能夠?qū)Ω鳚櫥c(diǎn)的供油周期和供油量進行調整，并通過電氣系統控制實現全自動集中潤滑。
VMC-1060 冷卻系統
主軸可選配主軸冷卻系統。 標配*冷卻系統，大容量的水箱，配備浸入式多級不銹鋼離心泵，用于*和工件充分冷卻，且配置柔性噴嘴。
VMC-1060 排屑裝置
排屑裝置可選擇配置螺旋排屑器或鏈?zhǔn)脚判紮C(jī)。
VMC-1060 可選配測量系統
*測量系統：可增加選項配置*測量系統(用于標準主軸)。*長度測量傳感器安置在工作臺后端用來測量*長度，所測值與預置參考值之間的差異將作為*偏移量放在偏移量寄存器中。此外，還能夠通過使用NC裝置中提供的*長度補償功能等實現*長度補償。
工件測量裝置：可增加選項配置工件找正和測量系統，含軟硬件、刀柄、探針等，該系統可以準確地測量、找正工件的位置，自動修正工件坐標系；進行循環中的測量，監控工件的尺寸和位置，自動修正偏置量；實現點對點的測量。
VMC-1060 其它配置說明
1、工作區域配照明燈，適應夜間工作。
2、機床配三色燈，提示程序運轉、工作循環完成和故障報警三種信息。
3、X/Y/Z軸直線導軌均采用鋼制護罩防護。
VMC-1060 安裝條件
a、溫度
運行溫度： 常溫20±20℃保管搬運時： -30℃～50℃
b、濕度
連續：75%以下（不結露）
短時間：95%以下（不結露）
c、安裝場所條件
1.不受外部振動影響。
2.不受腐蝕性氣體影響。
3.避免陽光直射機床。
4.避免直接接觸外界風、氣及調溫的冷、熱風。
5.機床附近避免設置暖氣等熱源。
6.減少塵埃（避開鑄件、焊接、鈑金車間等）。
7.避免漏水、浸水。
8.避免電氣噪音。
d、機床電源：3 相 AC380V±10%50Hz±1Hz。
VMC-1060 機床標準規格參數
| ITEM | Unit | VMC-1060 | |
| 行 程 | X軸行程 | mm | 1000 |
| Y軸行程 | mm | 600 | |
| Z軸行程 | mm | 600 | |
| 主 軸 | 主軸轉速 | rpm | 8000 |
| 主軸錐度 | - - | BT-40 | |
| 主軸直徑 | mm | 150 | |
| 主軸鼻端至工作臺距離 | mm | 180-780 | |
| 主軸中心至立柱軌面距離 | mm | 655 | |
| 進給 | X,Y,Z軸快速位移 | m/min | 18000/18000/12000 |
| 工作臺 | 工作臺尺寸 | mm | 1300*600 |
| 工作臺載重量 | kg | 1000 | |
| T型槽（槽數-尺寸x間距） | 5-18*120 | ||
| 控制器 | 數控系統 | -- | 三菱M80 |
| 刀 庫（選配） | 刀庫容量 | pcs | 24T |
| *大重量 | kg | 8 | |
| 驅動馬達 | X軸 AC 伺服馬達 | kw | 3 |
| Y軸 AC 伺服馬達 | kw | 3 | |
| Z軸 AC 伺服馬達 | kw | 3 | |
| 精度 | 定位精度 | mm | ±0.005/300 |
| 重復定位精度 | mm | ±0.003/300 | |
| 顏色 | 標準顏色 | -- | -- |
| 機床 | 機械重量 | kg | 8000 |
| 外形尺寸 | mm | 3350*2800*2500 |
